Parts Feeder マメ・マメ辞典
COLUMN
第２８回 ツーリング（アタッチメント）No.1,2
以前、「ツーリングはマジックではなく、物理特性を把握して行う科学的なことです」とか、
「適正なツーリングを施したパーツフィーダは性能も良く、且つ美しい」とか書きましたが、
ここから３週にわたってツーリング(アタッチメント)の事例を具体的に（イラストにて）掲載します。
掲載アタッチメント選別メニュー
|
番号
|
名称
|
ワーク
|
|
No.1
|
傾斜
|
コネクタ
|
|
No.2
|
ヤジリ
|
トランジスタ
|
|
No.3
|
切り欠き
|
升（ます）
|
|
No.4
|
スロット
|
発光ダイオード
|
|
No.5
|
縁付きスキャロップ
|
キャップ
|
|
No.6
|
ヤマセン
|
とんがりピン
|
＊尚、この資料の出展は日本部品供給装置工業会から流用しました。
又、名称については業界用語で掲載しています。
又、名称については業界用語で掲載しています。

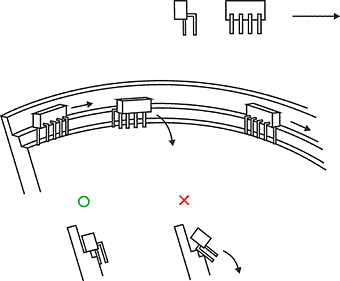

No.1 傾斜 ／ コネクタ
[選別方法]
リード部分が表側で進んできた場合は通過させ、リード部分が裏側で進んできた場合は「傾斜」によって落下させる手法。
リード部分が表側で進んできた場合は通過させ、リード部分が裏側で進んできた場合は「傾斜」によって落下させる手法。

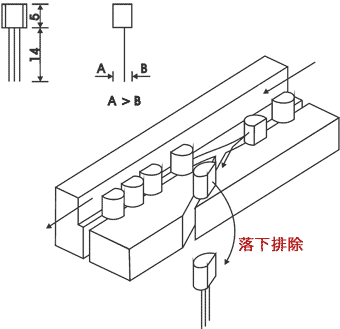

No.2 ヤジリ ／ トランジスタ
[選別方法]
首吊り状態で一列供給させてきたワークをリード部のA・Bの寸法差を利用した「ヤジリ」で振り分ける手法。
振動の強弱に関係なく、安定して選別する事が出来る。
首吊り状態で一列供給させてきたワークをリード部のA・Bの寸法差を利用した「ヤジリ」で振り分ける手法。
振動の強弱に関係なく、安定して選別する事が出来る。
次回は、 「ツーリング（アタッチメント）No.3,4」の予定です。
|
|
