第３０回 ツーリング（アタッチメント）No.5,6
以前、「ツーリングはマジックではなく、物理特性を把握して行う科学的なことです」とか、
「適正なツーリングを施したパーツフィーダは性能も良く、且つ美しい」とか書きましたが、
ここから３週にわたってツーリング(アタッチメント)の事例を具体的に（イラストにて）掲載します。
掲載アタッチメント選別メニュー
|
番号
|
名称
|
ワーク
|
|
No.1
|
傾斜
|
コネクタ
|
|
No.2
|
ヤジリ
|
トランジスタ
|
|
No.3
|
切り欠き
|
升（ます）
|
|
No.4
|
スロット
|
発光ダイオード
|
|
No.5
|
縁付きスキャロップ
|
キャップ
|
|
No.6
|
ヤマセン
|
とんがりピン
|
＊尚、この資料の出展は日本部品供給装置工業会から流用しました。
又、名称については業界用語で掲載しています。
又、名称については業界用語で掲載しています。

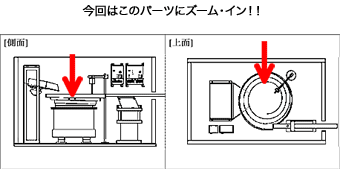

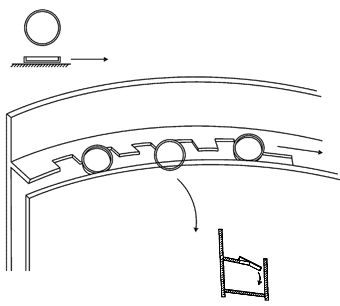

No.5 縁付きスキャロップ／キャップ
[選別方法]
キャップの開口部分が上の場合はそのまま通過させ、開口部分が下の場合は「波状切り欠き」によって落下させる手法。
キャップの開口部分が上の場合はそのまま通過させ、開口部分が下の場合は「波状切り欠き」によって落下させる手法。

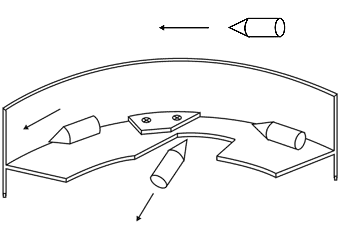

No.6 ヤマセン ／ とんがりピン
[選別方法]
発光ダイオード吊り搬送を行うツーリングの縁に発光ダイオードのレンズ形状に合わせた「スロット」部（A）を作る。
Aの「スロット」部により、レンズ下向きは落下させ、レンズ上向きは通過させる手法。
発光ダイオード吊り搬送を行うツーリングの縁に発光ダイオードのレンズ形状に合わせた「スロット」部（A）を作る。
Aの「スロット」部により、レンズ下向きは落下させ、レンズ上向きは通過させる手法。
