その時々でPFCコントローラに触れてますが、実際にインバータコントローラに交換するにはどうすればよいのか、今回は接続交換作業について書いてみます。
Parts Feeder マメ・マメ辞典
COLUMN

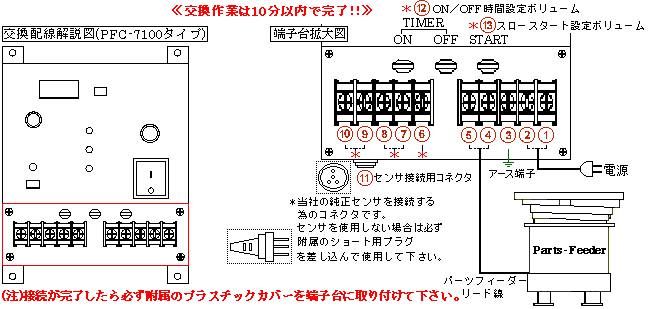

第４１回 PFCコントローラ接続解説
 |
| ＊６ | ・製造時のチェック端子なので使用しません。 |
| ＊７・８ |
・外部用制御用の端子です。パーツフィーダーのON／OFF制御を行う場合は、ショート用の金属片を外してリレー接点に接続して下さい。 接点が導通状態の時、パーツフィーダーが作動します。 |
| ＊９・10 |
・パーツフィーダーに対して出力が出ている場合 (パーツフィーダーが作動している場合に内部リレーの常時開接点が閉じます。 接点の両端がそのままこの端子に接続されます) |
| ＊12 | ・満杯停止センサを接続した時、センサONから停止OFFまでの時間を設定します。 |
| ＊13 | ・コラム第２６回『PFCコントローラの効用』を参照。 |
【 パーツ BOX 】
＊PFCインバータへ交換し、組替えられた旧コントローラはどうしてますか？使い道がなく、どこかへ眠ってしまっている状況なんでしょう。
ここでちょっと提案なんですが、購入先へ引き取って貰えばいいんではないでしょうか？
（一度聞いて見てはどうですかね？）
＊今これからの時代は将来的な事も見据え、生産場所・その設備もいずれは海外へと言う計画があると思います。
そう言う事を前提に置き、今度 Parts‐Feeder 製作打ち合わせの際は『仕様書欄に50／60Hz共用』と進めていくスタイルが主流になると思います。
次回は、 「ツーリング（アタッチメント）No7,8」の予定です。
|
|
ご意見・ご質問はお気軽に下記までお願いします。
|
||
|
