Parts Feeder マメ・マメ辞典
COLUMN
第４２回 ツーリング（アタッチメント）No7,8
掲載アタッチメント選別メニュー
|
番号
|
名称
|
ワーク
|
|
No. 7
|
ピン
|
水晶振動子
|
|
No. 8
|
シルエット
|
取っ手
|
|
No. 9
|
フード付きスキャロップ
|
オイルシール
|
|
No.10
|
渡し板
|
鍔付きピン
|
|
No.11
|
一本レール
|
親板
|
|
No.12
|
引っ掛けピン（長穴）
|
段付きピン
|
＊尚、この資料の出展は日本部品供給装置工業会から流用しました。
又、名称については業界用語で掲載しています。
又、名称については業界用語で掲載しています。
[選別方法]
(丸型)パーツフィーダで軸方向に整列したワークを直進フィーダのシュート上に落とし、『ピン』で姿勢変換させて、リード部をマグネットで引っ張り姿勢保持させ、姿勢変換できなかったワークは『切り欠き』で落下させる手法。
(丸型)パーツフィーダで軸方向に整列したワークを直進フィーダのシュート上に落とし、『ピン』で姿勢変換させて、リード部をマグネットで引っ張り姿勢保持させ、姿勢変換できなかったワークは『切り欠き』で落下させる手法。

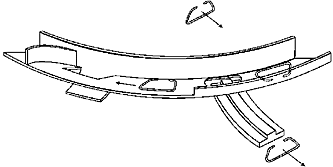

No.8 シルエット ／ 取っ手
[選別方法]
『姿穴』の下に『取り出しシュート』を組み合わせ、所定姿勢に揃える手法。
『姿穴』に入らない逆向きのワークは、次の穴で反転させリターンして、選別効率を上げる。
『姿穴』の下に『取り出しシュート』を組み合わせ、所定姿勢に揃える手法。
『姿穴』に入らない逆向きのワークは、次の穴で反転させリターンして、選別効率を上げる。
次回は、 「ツーリング（アタッチメント）No.9,10」の予定です。
|
|
