Parts Feeder マメ・マメ辞典

COLUMN

第５７回　ツーリング（アタッチメント）No15，16

ツーリングズームイン図

好評につき今回も３週にわたってツーリング〔アタッチメント）を掲載します。

掲載アタッチメント選別メニュー

番号	名称	ワーク
No.１３	溝付き傾斜	突起付き座金
No.１４	捻り側板+外傾斜立て	長方形ブロック
No.１５	スペーサ付き切り欠き	段付き間座
No.１６	山形エッジ	発光ダイオード
No.１７	トンネル（ゲージ）	コイルスプリング
No.１８	サイドフォール	円筒

＊尚、この資料の出展は日本部品供給装置工業会から流用しました。
又、名称については業界用語で掲載しています。
　

No.１５　スペーサ付き切り欠き／段付き間座

[選別方法]
『切り欠き』によりワークを一列にしたあと『スペーサ』(フードと同機能)によりワーク上下を選別する。
小径部が上の場合は『スペーサ』により支えられてそのまま通過させ、小径部が下または軸方向の場合いは重心とバランスによって落下させる手法。

ツーリング　スペーサ付き切り欠き／段付き間座　図

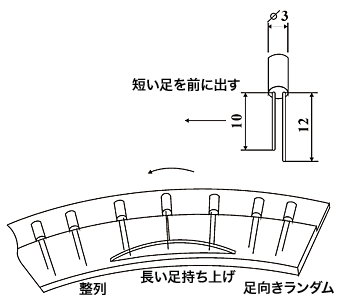

No.１６　山形エッヂ／発光ダイオード

[選別方法]
『山形エッヂ』により発光ダイオードの長い方の足を持ち上げて、緩やかに戻すと短い方の足が前に整列される手法。

ツーリング　山形エッジ／発光ダイオード　図

　
次回は、「ツーリング（アタッチメント）No1７，1８」の予定です。
　

　
