Parts Feeder マメ・マメ辞典
COLUMN
第５８回 ツーリング（アタッチメント）No.1７，1８
掲載アタッチメント選別メニュー
|
番号
|
名称
|
ワーク
|
|
No.１３
|
溝付き傾斜
|
突起付き座金
|
|
No.１４
|
捻り側板+外傾斜立て
|
長方形ブロック
|
|
No.１５
|
スペーサ付き切り欠き
|
段付き間座
|
|
No.１６
|
山形エッジ
|
発光ダイオード
|
|
No.１７
|
トンネル（ゲージ）
|
コイルスプリング
|
|
No.１８
|
サイドフォール
|
円筒
|
＊尚、この資料の出展は日本部品供給装置工業会から流用しました。
又、名称については業界用語で掲載しています。
又、名称については業界用語で掲載しています。

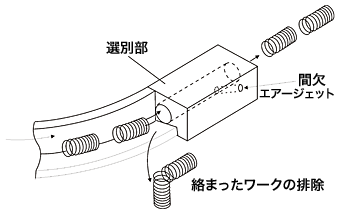

No.１７ トンネル（ゲージ）／コイルスプリング
[選別方法]
『トンネル(ゲージ)内』に設けたエアージェット穴を通して、エアージェットを間欠的に吹き込み、入り口でからまって停滞しているワークを排除する手法。

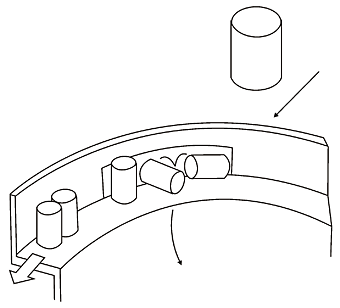

No.１８ サイドフォール ／円筒
[選別方法]
円筒状ワークの“立ち姿勢”を側壁に『穴』を設け選別する。
立ち姿勢で進んできたワークはそのまま通過させ、軸・転がり方向で進んできたワークは『穴』により外側に落下させる手法。
次回は、 「パーツフィーダが完成するまで」の予定です。
|
|
ご意見・ご質問はお気軽に下記までお願いします。
|
||
|
