第７０回　ツーリング（アタッチメント）No.１９，２０

ツーリングズームイン図

好評につき今回も３週にわたってツーリング〔アタッチメント）を掲載します。

掲載アタッチメント選別メニュー

番号	名称	ワーク
No.１９	スロットフード	チップトランジスタ
No.２０	段差付きワイパ	薄板コ形
No.２１	突起・縁付き傾斜	ウェーブワッシャ
No.２２	溝ブリッジ	平ワッシャ
No.２３	首吊り	キャップ
No.２４	ヤマコシ	陽極冠

＊尚、この資料の出展は日本部品供給装置工業会から流用しました。
又、名称については業界用語で掲載しています。
　

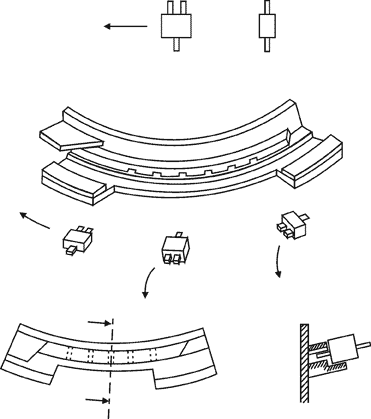

No.１９　スロットフード／チップトランジスタ

[選別方法]
『ひさし(フード)』によりチップトランジスタのリードを支え搬送する。
『ひさし(フード)』に設けられた『スロット』により、１本リード支えは落下し、２本リード支えは通過する手法。

ツーリングスロットフード／チップトランジスタ　図

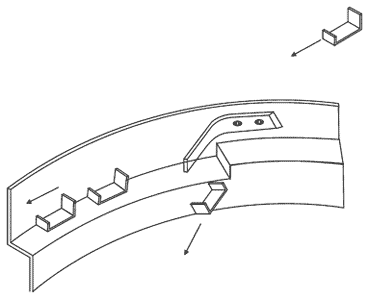

No.２０　段差付きワイパ／薄板コ形

[選別方法]
低い方を前にして進んで来た場合は、『ワイパ』を潜り抜け、高い方が『ワイパ』に掛かる前に『段差』に落ち、そのまま通過する手法。

ツーリング段差付きワイパ／薄板コ形　図

　
次回は、「ツーリング（アタッチメント）No２１，２２」の予定です。
　

　
