第７１回　ツーリング（アタッチメント）No.２１，２２

ツーリングズームイン図

好評につき今回も３週にわたってツーリング〔アタッチメント）を掲載します。

掲載アタッチメント選別メニュー

番号	名称	ワーク
No.１９	スロットフード	チップトランジスタ
No.２０	段差付きワイパ	薄板コ形
No.２１	突起・縁付き傾斜	ウェーブワッシャ
No.２２	溝ブリッジ	平ワッシャ
No.２３	首吊り	キャップ
No.２４	ヤマコシ	陽極冠

＊尚、この資料の出展は日本部品供給装置工業会から流用しました。
又、名称については業界用語で掲載しています。
　

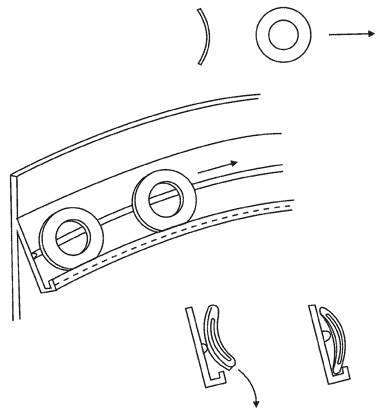

No.２１　突起・縁付き傾斜／ウェーブワッシャ

[選別方法]
湾曲部が上面のワークは『突起(レール)』に妨げられず、そのまま『縁』に沿って進み、
湾曲部が下面のワークは『突起(レール)』に当って『縁』を乗り越え滑り落ちる手法。

ツーリング突起・縁付き傾斜／ウェーブワッシャ　図

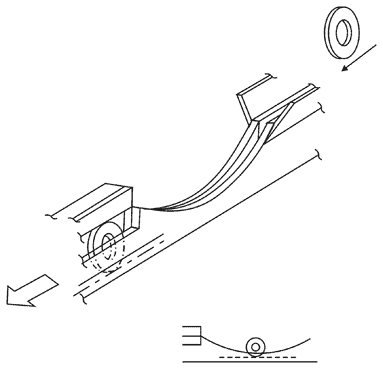

No.２２　溝ブリッジ／平ワッシャ

[選別方法]
平ワッシャを『溝』に転がし、２枚合わせの搬送等を排除する手法。
この手法は、直進フィーダでの活用の方が効果的である。

ツーリング溝ブリッジ／平ワッシャ　図

　
次回は、「ツーリング（アタッチメント）No２３，２４」の予定です。
　

　
