COLUMN
第７２回 ツーリング（アタッチメント）No.２３ ，２４
掲載アタッチメント選別メニュー
|
番号
|
名称
|
ワーク
|
|
No.１９
|
スロットフード
|
チップトランジスタ
|
|
No.２０
|
段差付きワイパ
|
薄板コ形
|
|
No.２１
|
突起・縁付き傾斜
|
ウェーブワッシャ
|
|
No.２２
|
溝ブリッジ
|
平ワッシャ
|
|
No.２３
|
首吊り
|
キャップ
|
|
No.２４
|
ヤマコシ
|
陽極冠
|
＊尚、この資料の出展は日本部品供給装置工業会から流用しました。
又、名称については業界用語で掲載しています。
又、名称については業界用語で掲載しています。

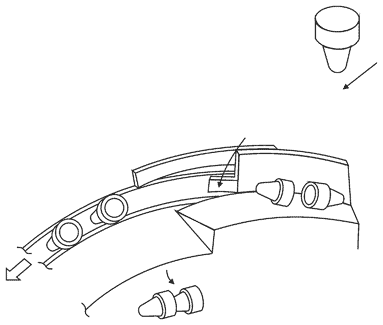

No.２３ 首吊り／キャップ
[選別方法]
ワークのからみを排除し、『溝付き負角送路』に送り込み『首吊り』で供給する手法。
『案内板』は『首吊り整列』の効果を良くする役目です。キャップの噛み合いのバランスに特に配慮する

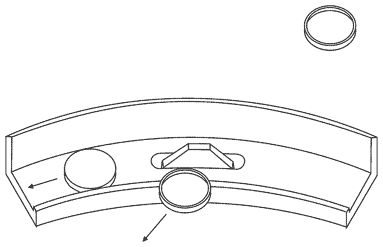

No.２４ ヤマコシ／陽極冠
[選別方法]
縁付き負角送路に『ヤマ』を設け、『ヤマ』の位置は、ワーク中心線よりやや下側とし、高さは縁と同程度にする。
開口部が下向きの場合は、『ヤマ』をそのまま乗り越し、開口部が上向きの場合は、冠底が『ヤマ』により持ち上げられ縁を越えて落下する手法。
『スキャロップ』と異なり、開口部下向供給が高速で可能です。
次回は、 「インバータコントローラのメリットって！？」の予定です。
|
|
